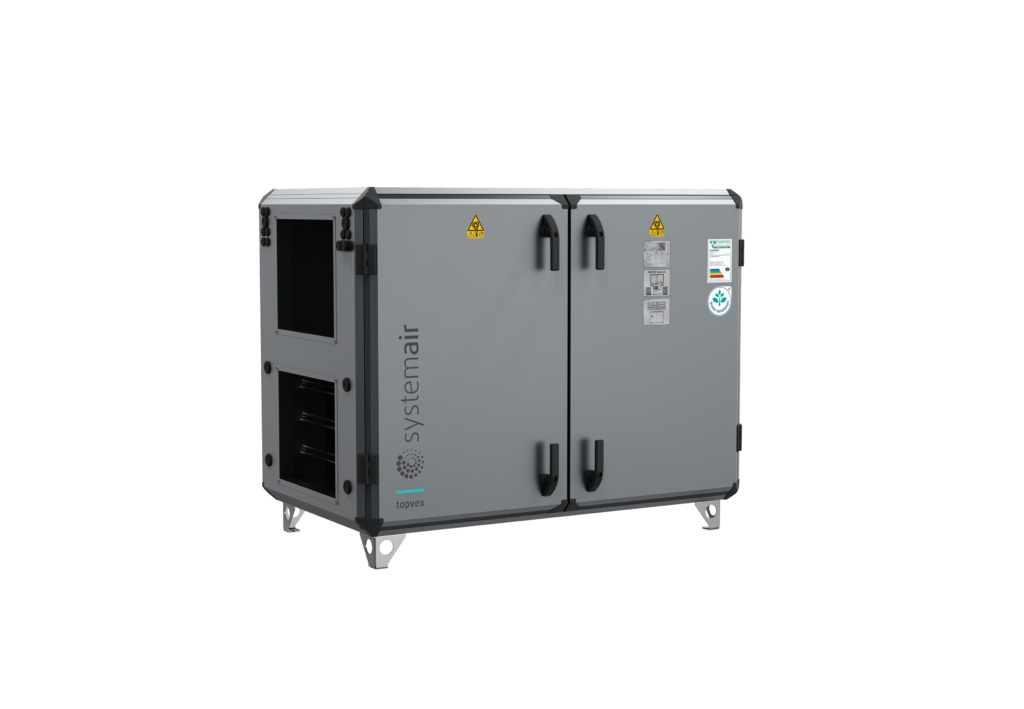

Вентиляционная установка Systemair Topvex SR35-L-EL3,5
Артикул: 564850
Вентиляционная установка Systemair Topvex SR35-L-EL3,5
Вся продукция SystemairВентиляционная установка Systemair Topvex SR35-L-EL3,5 предназначена для подачи, удаления и обработки воздуха в вентиляционных системах. Основные технические характеристики и параметры подключения приведены ниже.
ХАРАКТЕРИСТИКИ
| Артикул: | 564850 |
| Технические характеристики | |
| Частота | 50, 60 Hz |
| Номинальное напряжение | 400 V |
| Количество фаз | 3N~ |
| Recommended fuse, unit | 3x20 A |
| Степень защиты | IP23 |
| Speed regulation | Stepless |
| Расход воздуха | 760 to 4097 m³/h |
| Product type | Heat recovery unit |
| Fan type | EC |
| Тип двигателя | EC |
| Напряжение | 230 V |
| Supply fan — Количество фаз | 1~ |
| Input power (P1), supply fan | 1376 W |
| Частота вращения рабочего колеса | 3000 rpm |
| Степень защиты двигателя | IP54 |
| Filter class, supply air | ePM1 60% |
| Return fan / Extract fan — Напряжение | 230 V |
| Return fan / Extract fan — Количество фаз | 1~ |
| Input power (P1), extract fan | 1343 W |
| Filter class, extract air | ePM10 60% |
| Тип нагрева | Electric |
| Heater — Количество фаз | 3~ |
| Input power, heater | 3.5 kW |
| Input power, reheater | 3.5 kW |
| Preheater / Reheater — Номинальное напряжение | 400 V |
| Preheater / Reheater — Количество фаз | 3~ |
| Note: Separate power supply | No |
| Heat exchanger | Rotating |
| Fan control | CAV, air flow control, Stepless voltage control |
| Installation type | Horizontal |
| Supply side | Left |
| Масса | 292 kg |
| Соответствие ErP | ErP 2018 |
| Торговая марка | Systemair |
| Наименование изделия | Topvex SR35 |
| Экодизайн — Соответствие ErP | 2018 |
| Категория установки | NRVU |
| Тип установки | BVU |
| Привод | Integrated VSD |
| Тип рекуперации | Regenerative |
| Temperature ratio | 80.3 % |
| qv nom | 0.6 m³/s |
| P nom | 0.987 kW |
| SFPint | 976 W/(m³/s) |
| Ps nom | 200 Pa |
| Ps int. Supply | 301 Pa |
| Ps int. Extract | 283 Pa |
| Supply Fan efficiency | 57.9 % |
| Extract fan efficiency | 62.1 % |
| Наружная утечка | 2 % |
| Internal Leakage | 3 % |
| Filter energy performance | 1325 kWh |
| Уровень звуковой мощности | 54 dB(A) |
| Напряжение (2) | 400 V |
| Size | 35 |
| Heating | Electric |
| Built-in heater [kW] | 3.5 kW |
| Supply air side for AHU | Left |
