Festo
Распределитель Festo J-5/2-D-3-C-EX
Артикул: 536015

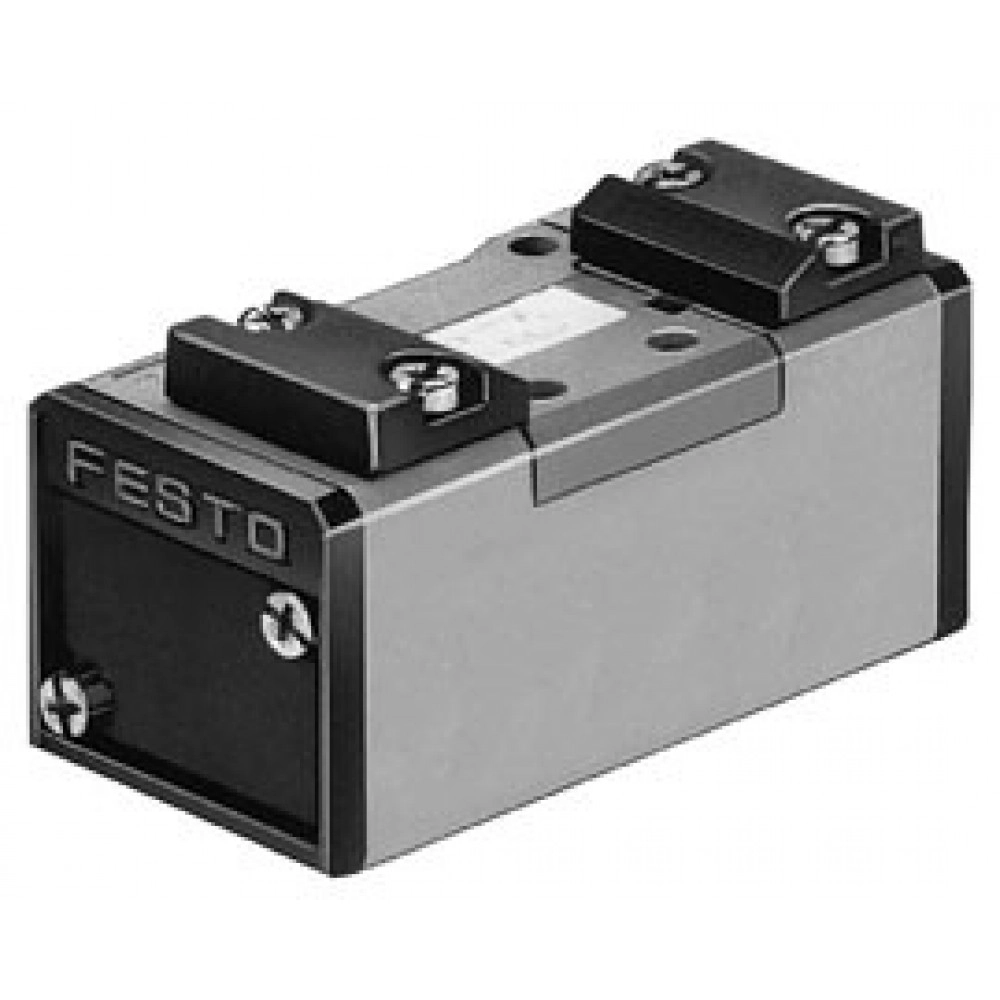

Распределитель Festo J-5/2-D-3-C-EX
Вся продукция Festo| Функция распределителя | 5/2 двустороннего действия |
| Тип управления | Пневматический |
| Ширина | 65 mm |
| Стандартный номинальный расход | 4.500 l/min |
| Рабочее давление | -0,9 ... 16 bar |
| Тип конструкции | Золотниковая |
| Наличие сертификатов | Germanischer Lloyd |
| Условный проход | 14,5 mm |
| Монтажный шаг | 71 mm |
| Выхлоп | Дросселирующий |
| Тип уплотнения | Мягкий |
| Положение при монтаже | Любое |
| Соответствует стандарту | ISO 5599-1 |
| Ручное дублирование | Нет |
| Код ISO | 301 |
| Тип пилотного управления | Прямой |
| Направление потока | Реверсивный |
| Пилотное давление | 2 ... 16 bar |
| Время переключения, реверс | 8 ms |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа "Газ" | C T4 |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа "Пыль" | C T105°C |
| Взрывобезопасная температура окружающей среды | -5°C <= Ta <= +40°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по взрывозащите (ATEX) |
| Температура рабочей среды | -10 ... 60 °C |
| Рабочая среда пилотного каскада | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -10 ... 60 °C |
| Тип крепления | На мколлекторной плите Со сквозным отверстием |
| Подвод пилотного воздуха 12 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Подвод пилотного воздуха 14 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 1 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 2 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 3 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 4 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 5 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал уплотнения | NBR |
| Материал корпуса | Алюминий |
ХАРАКТЕРИСТИКИ
| Артикул: | 536015 |
536015; Распределители Festo серии MN1H; MFH; MDH; VL; J по стандарту ISO 5599-1; Распределитель Festo J-5/2-D-3-C-EX
